Caixas de distribuição
SAFETY FIELDBOX

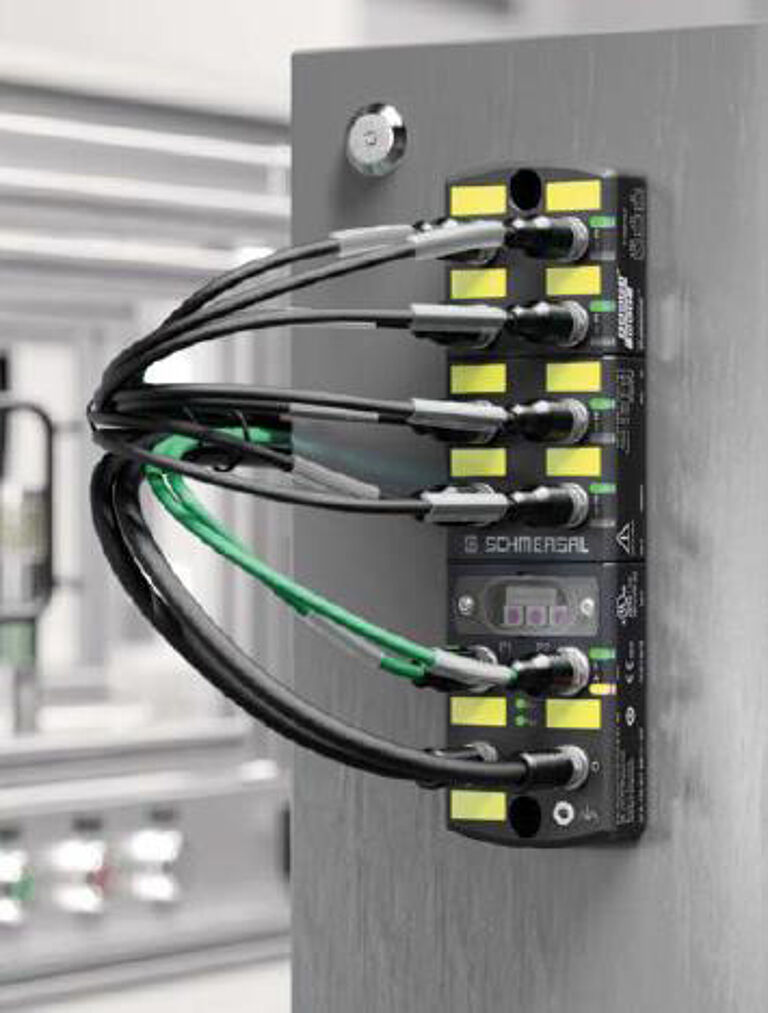

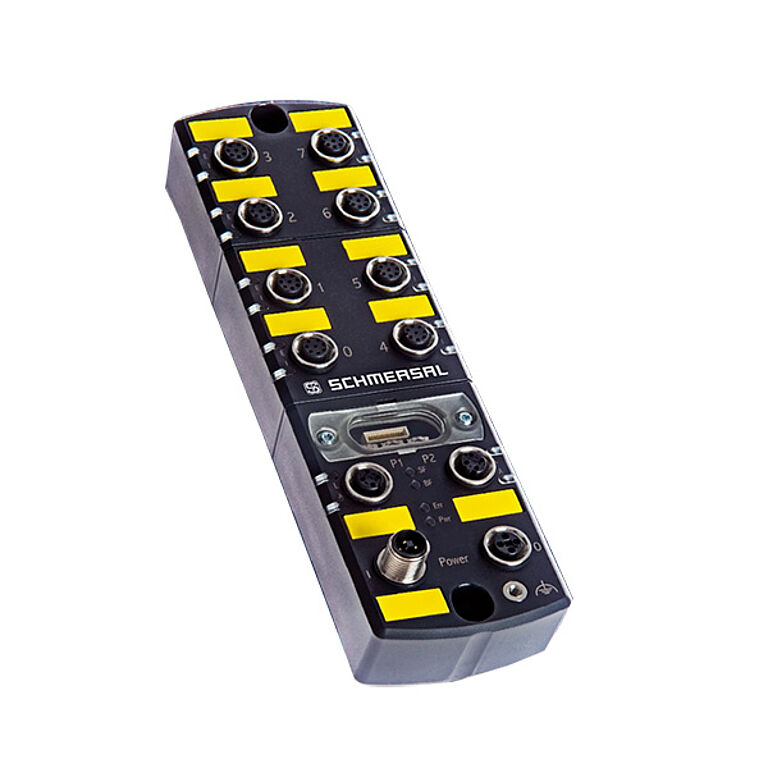

A Safety FieldBox (SFB) permite uma instalação simples, no estilo plug‑and‑play, de até oito dispositivos de segurança por caixa, com interface para redes de campo de nível superior. Ela é compatível com PROFINET com PROFIsafe, EtherNet/IP com CIP Safety e EtherCAT com FSoE.

Graças à sua interface universal com conector M12 de 8 pinos, é possível conectar uma grande variedade de dispositivos de segurança: intertravamentos eletromecânicos e eletrônicos, chaves, sensores, cortinas de luz e painéis de operação. A Schmersal também possui uma versão específica de fieldbus do seu painel de comando BDF200, que pode ser conectado e inclui botão de emergência (E‑Stop) e mais três comandos adicionais para a máquina. É possível ligar até 10 field boxes em série, usando um único módulo de Comunicação Fieldbus e uma fonte de alimentação.

Os sinais são enviados para o controlador de segurança para avaliação por meio da interface de fieldbus seguro. Essa comunicação é protegida contra modificações, mudanças na sequência dos telegramas e erros de transmissão, entre outros. O envio paralelo dos sinais de segurança permite a avaliação livre e independente dos dispositivos conectados pelo controlador de segurança.

Todas as conexões também contam com fusíveis de autorrearme para proteção das linhas. Em caso de sobrecorrente em uma das conexões, o fusível é desativado e se rearma automaticamente após um breve período de resfriamento.
