Batentes de Segurança Óticos

Garanta mais proteção em pontos de esmagamento ou corte com os Batentes de Segurança Óticos da Schmersal. A solução de segurança pode ser aplicada em portas, plataformas elevatórias, prateleiras móveis de estoque, mesas de processos operacionais, elevadores de carga e equipamentos ou portões automáticos industriais, evitando que os operadores sofram com lesões corporais ou de danos nas máquinas.

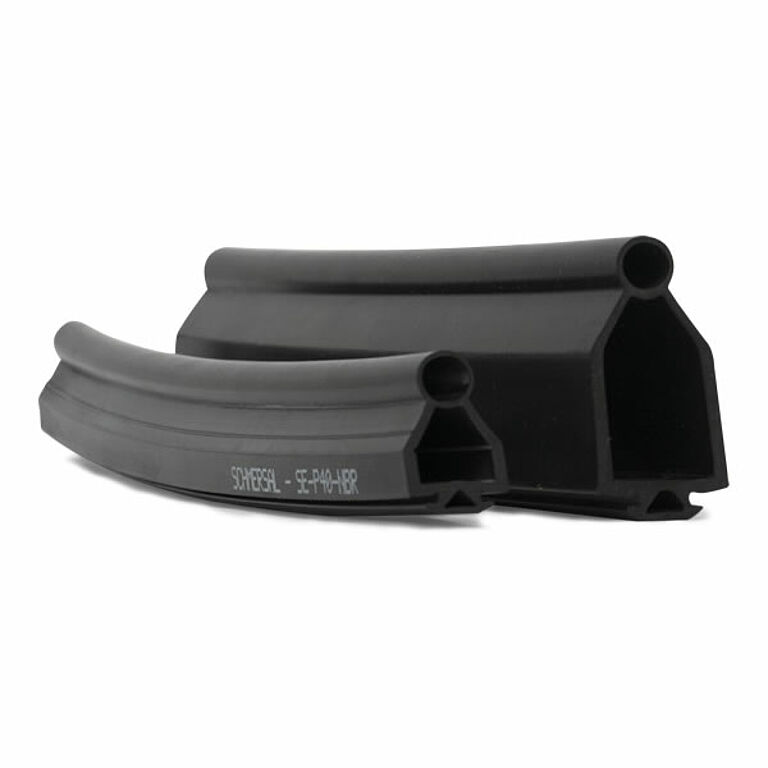

O Batente de Segurança Ótico Schmersal pode ser montado em perfil levemente curvado, pois o feixe infravermelho reflete internamente nas paredes. Disponível em dois modelos de perfis de borracha, SE P40 e SE P70, ele atende diversos segmentos industriais, de acordo com as necessidades de cada ambiente.

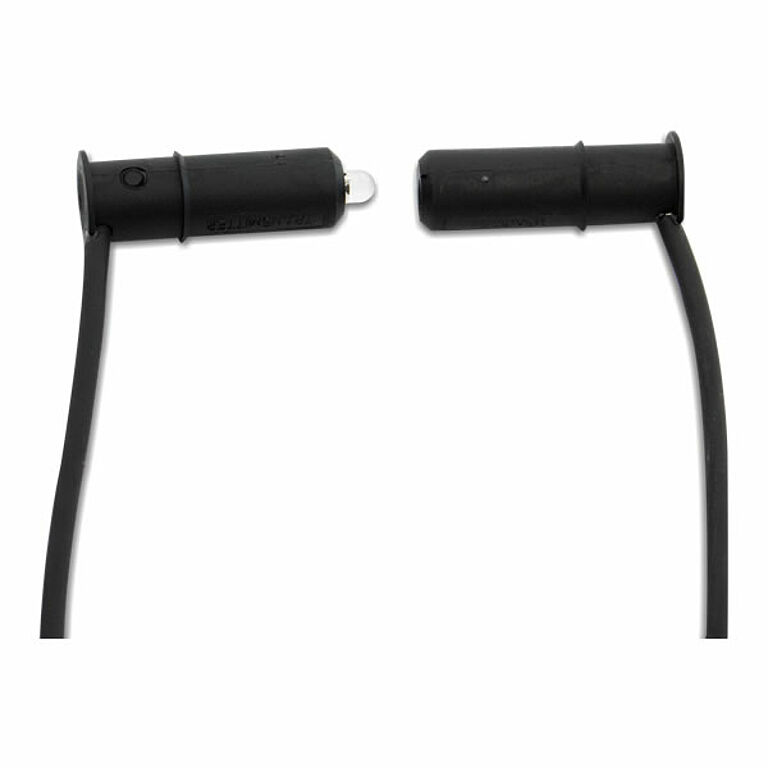

Com um princípio de atuação por meio da deformação da borracha, ele interrompe o feixe de luz que passa internamente. Seu princípio de funcionamento é do tipo barreira, emissor e receptor, com alimentação de 12V e saída de 5V pulsada. Os Batentes de Segurança Óticos atendem às categorias de segurança 1, 3 e 4, o sensor não pode ser monitorado por um CLP de segurança, a não ser que possua uma entrada especial de 5V pulsada.

VANTAGENS

Os Batentes de Segurança Óticos Schmersal possuem poucos componentes e montagem simples e rápida, podendo ser eventualmente montados em perfis levemente curvado, pois o feixe infravermelho reflete internamente nas paredes. Quando formado em curvaturas fechadas, o perfil de borracha tende a dobrar, levando ao total bloqueio do canal do feixe.

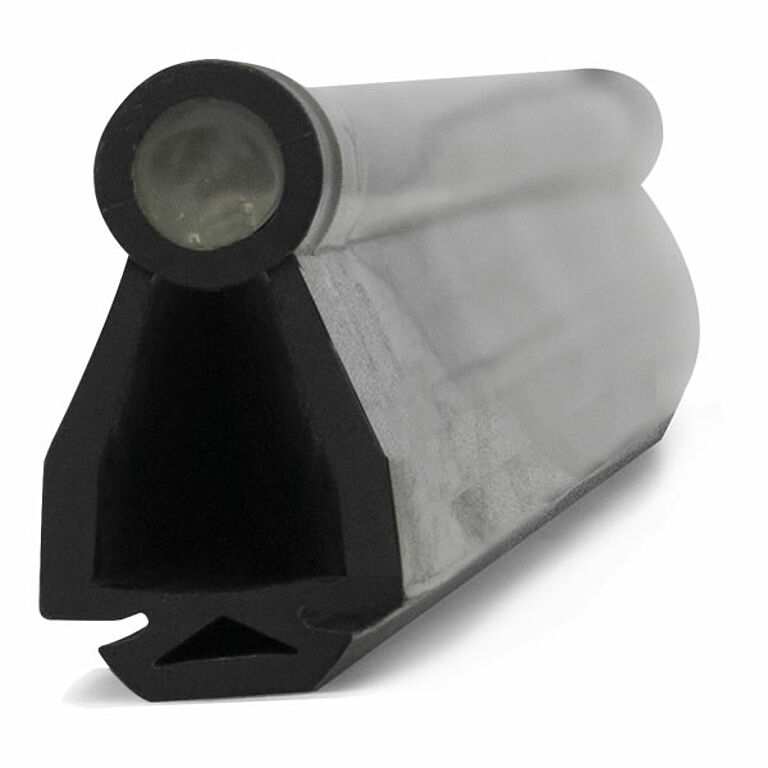

A diversidade de modelos torna os Batentes de Segurança Óticos ideais para diversos tipos de segmento, aliando qualidade e custo-benefício. Composto por um perfil de alumínio, um de borracha e sensores emissor e receptor, a solução oferece flexibilidade ao seu projeto, além de, em caso de danos no perfil de borracha, assegura o desligamento quando o feixe de luz é interrompido.

BENEFÍCIOS

Com um modo de operação simples, os Batentes de Segurança Óticos podem facilmente serem feitos sob medida e os perfis de borracha danificados podem ser rapidamente substituídos.

Ele é composto por poucos componentes, simples e de rápida montagem, disponível em dois modelos de perfis de borracha: SE P40 e SE P70. Vale ressaltar que para monitorar os Batentes de Segurança Óticos, a Schmersal tem disponível relés dedicados para atender as categorias 1, 3 e 4. Para esta função, são utilizados relés dedicados devido ao seu sinal pulsado:

Para Categoria 1: SE-100C = Monitora até 2 batentes
Para Categoria 3: SE-304C = Monitora até 4 batentes
Para Categoria 4: SE-400C = Monitora apenas 1 batente

CARACTERÍSTICAS TÉCNICAS

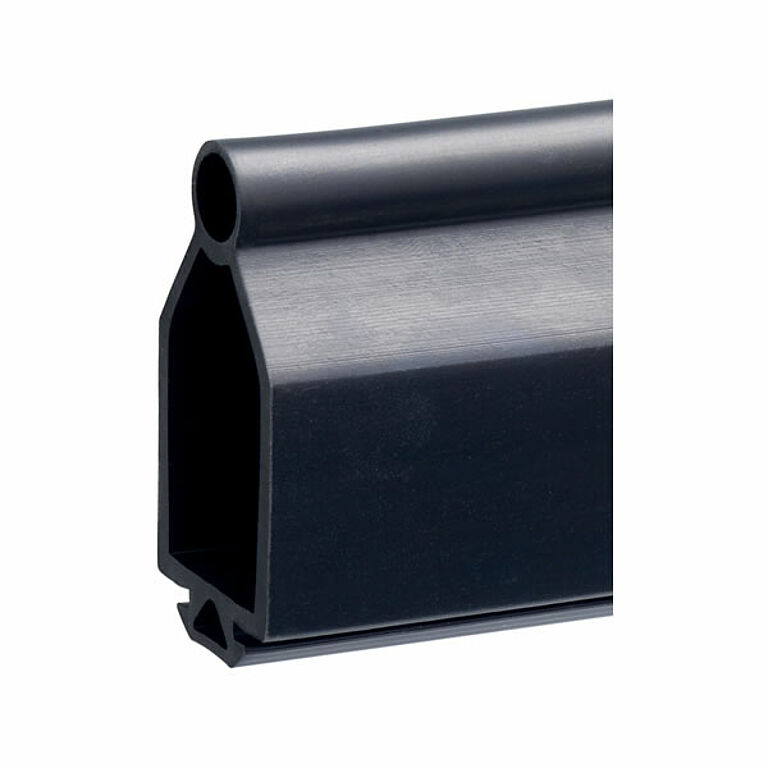

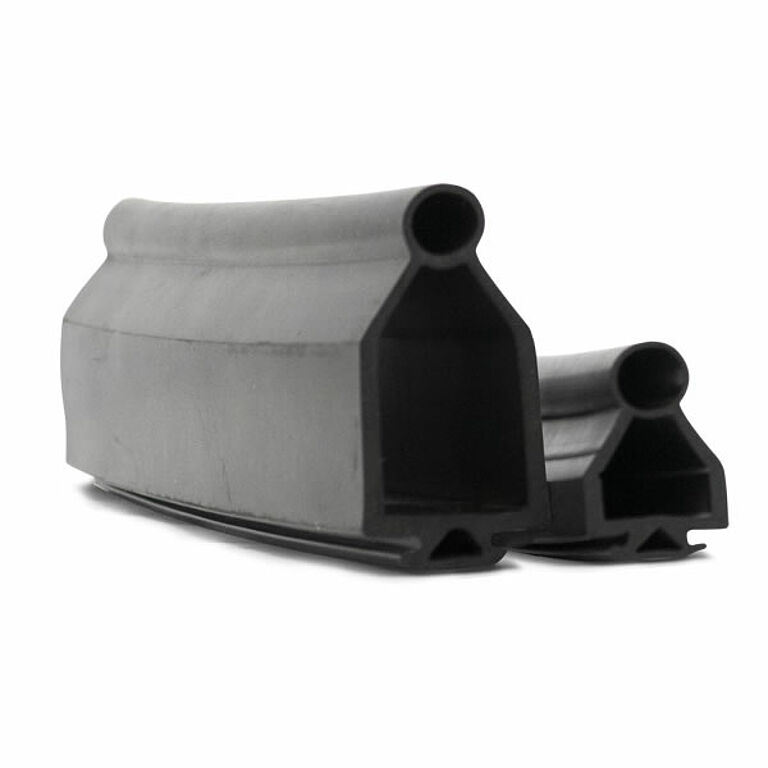

Dois modelos de perfis de borracha: SE P40 e SE P70
Borracha em dois materiais: NBR (nitrílica) para ambiente com óleo em geral (modelo P40) e EPDM para ambientes externos (modelos P40 e P70)
Alimentação de 12V e saída de 5V pulsada
Atende às categorias de segurança 1, 3 e 4
Princípio de funcionamento tipo barreira
Pode ser feito sob medida e com fácil substituição

SEGMENTOS

Os Batentes de Segurança Óticos da Schmersal são utilizados em diversos ambientes, sendo ideais para ambientes industriais que apresentam riscos de lesão, corte e/ou esmagamento como metalúrgica, mineração, indústria pesada e muito mais!
